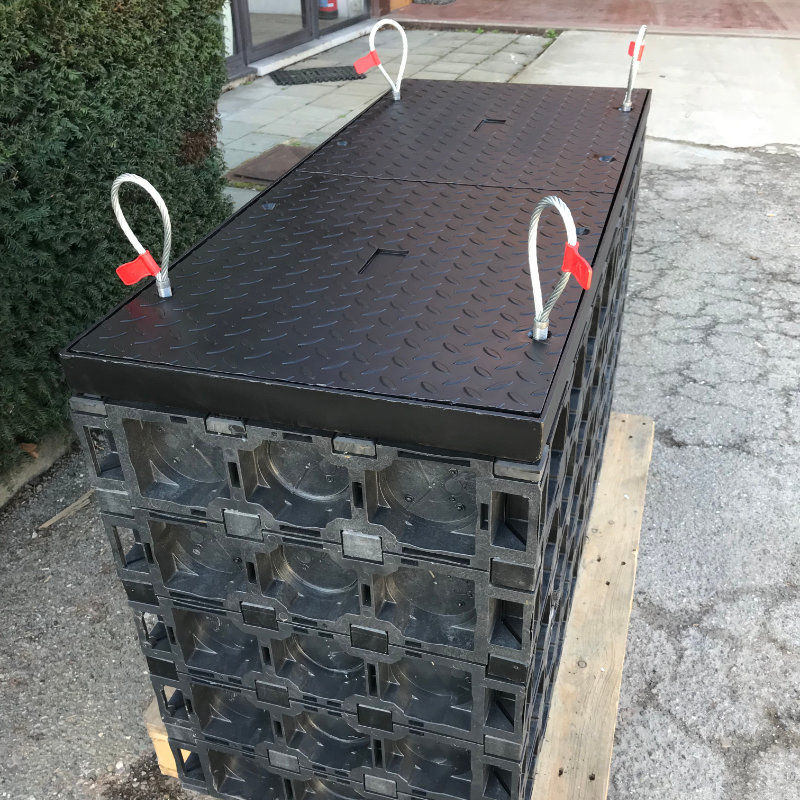

Atlas

Algemene informatie

De avetum® Atlas wordt gebruikt voor verschillende doeleinden dankzij hun B125 draagvermogen:

• Trekput (kabels)/Blaasput (glasvezel)
• Snelweg- en railkamer
• Ventiel- en meterkamer
• Als toezichtkamer voor o.a. kabels en leidingen.

De avetum® Atlas is vervaardigd van 100% gerecycleerd Polypropyleen. Ook na gebruik kan deze eenvoudig terug worden gerecycleerd.

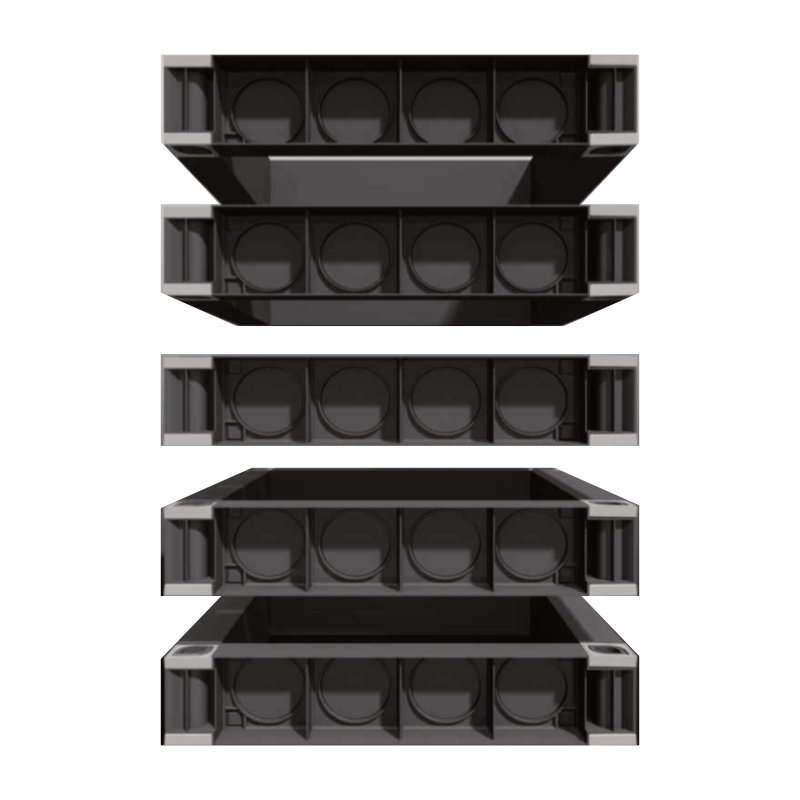

Het lichte gewicht van avetum® Atlas heeft als voordeel dat deze manueel kan worden geplaatst zodat er geen bijkomende machinekosten zijn, in tegenstelling tot de traditionele betonnen toezichtkamers. Iedere zijde van de avetum®Atlas is uitgerust met voorgevormde en uitklopbare ingangen. Per hoogte van 150mm is er een ingang met een diameter van 110mm (grotere ingangen zijn mogelijk op aanvraag). De avetum® Atlas heeft bij een afmeting van 1200*600*750mm, 110 uitsparingen die kunnen benut worden. Dit geeft dat de verbinding van de buizen in de avetum® Atlas heel eenvoudig, snel en makkelijk mogelijk is. Men hoeft de aan te sluiten buizen niet te draaien of te wringen.

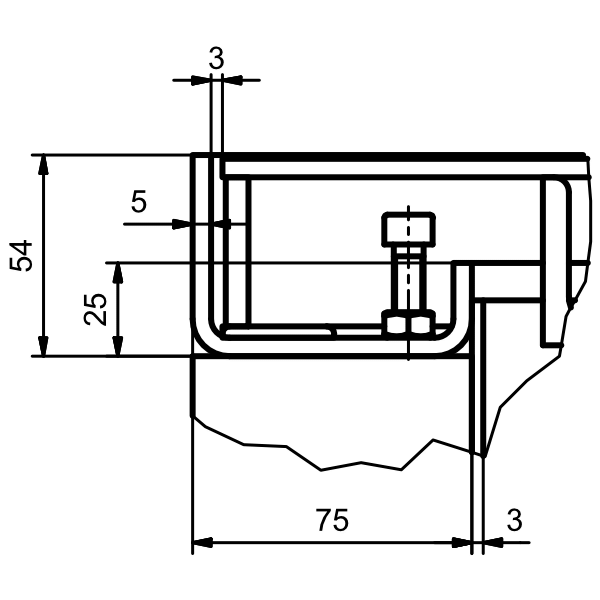

Frame

Het frame is voorzien van een hoogteregeling zodat de avetum® Atlas eenvoudig te regelen is t.o.v. het niveau van het maaiveld. De hoogteregeling gebeurt door het in- of uitdraaien van de inbusschroeven die zich in elke hoek bevinden. Nadien wordt het frame verwijderd en brengt men de mortelspecie aan. Het frame wordt teruggeplaatst, stevig aangedrukt zodat de schroeven de put raken. Na uitharding kan de zijkant van de put opgevuld worden.
Het frame heeft rondom een boord zodat deze makkelijk op de schouwput past en niet kan verschuiven tijdens het aanwerken van het deksel en frame. Deze boord zorgt er ook voor dat bij het vastleggen van het frame, geen betonspecie in de put valt. Tevens is er een plaats voorzien voor een eigen logo.

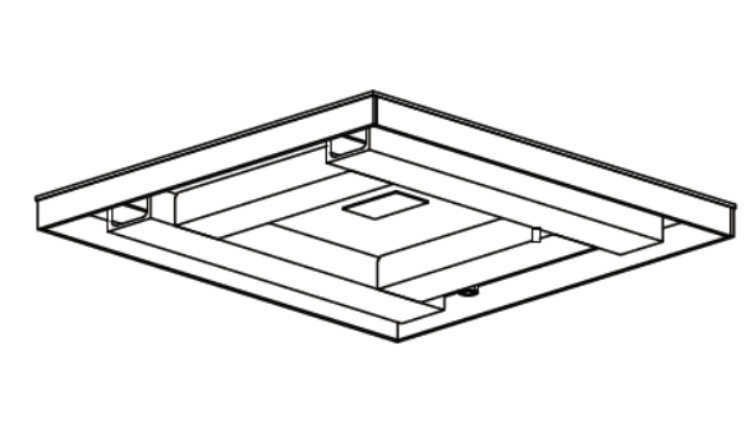

Deksel

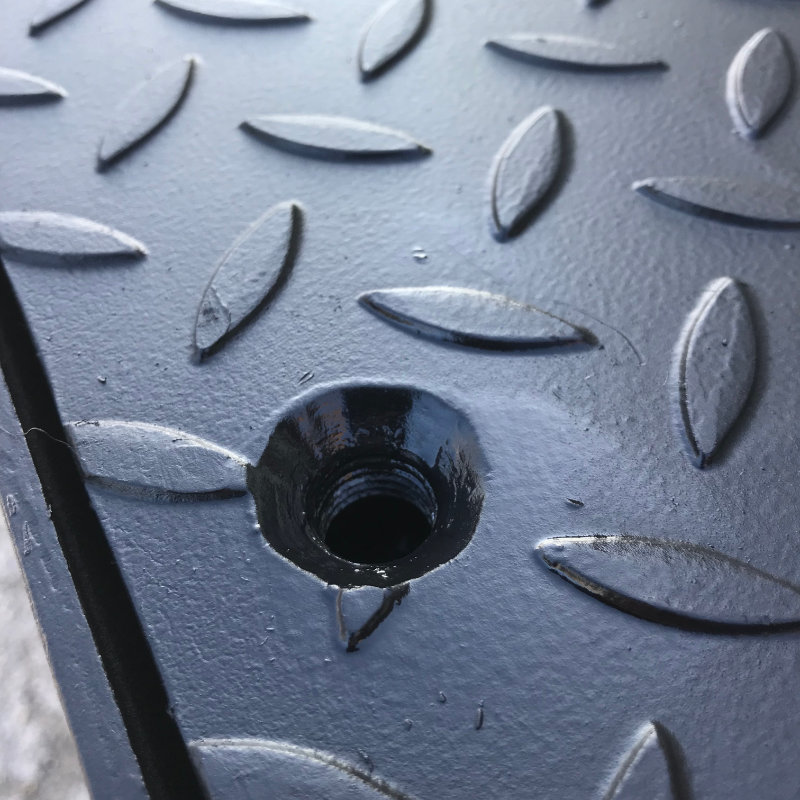

Elk deksel is voorzien van vier uitsparingen met binnenschroefdraad M16 om een hijslus in te draaien en zo het deksel te kunnen manipuleren. In deze opening wordt ook een schroef voorzien om het deksel te bevestigen aan het frame.

Mogelijke afmetingen

LXB 300 450 600 750 900 1200
300
X
450
X
X
600
X
X
X
X
X
750
X
X
900
X
X
1200
X
X

Overzicht technische kenmerken

  • MODEL 1200*450
  • MODEL 1200*600

AFMETINGEN AVETUM ATLAS 1200*450

Totaal gewicht: 123,59kg

FRAME

Afmetingen:

lengte = 1350mm
breedte =550mm
hoogte = 54mm

Gewicht: 29,11 kg

Materiaal:

Staal: S235
Gegalvaniseerd (dikte): 50µm
Coating: Bitumen

DEKSEL

Afmetingen:

lengte = 662mm
breedte = 582mm
hoogte = 46mm
Gewicht: 31,09kg

Materiaal:

Traanplaat staal (S235): DIN599220
Gegalvaniseerd (dikte): 50µm
Coating: Bitumen

ATLAS

Afmetingen Binnen:

lengte = 1200mm
breedte = 450mm
hoogte = 750mm

Afmetingen Buiten:

lengte = 1350mm
breedte = 600mm
hoogte = 755mm

Gewicht: 32,3 kg

Aantal doorvoeren diamater 110mm: 100

AFMETINGEN AVETUM ATLAS 1200*600

Totaal gewicht: 143kg

FRAME

Afmetingen:

lengte = 1350mm
breedte =750mm
hoogte = 54mm

Gewicht: 32,6 kg

Materiaal:

Staal: S235
Gegalvaniseerd (dikte): 50µm
Coating: Bitumen

DEKSEL

Afmetingen:

lengte = 662mm
breedte = 734mm
hoogte = 46mm
Gewicht: 38kg

Materiaal:

Traanplaat staal (S235): DIN599220
Gegalvaniseerd (dikte): 50µm
Coating: Bitumen

ATLAS

Afmetingen Binnen:

lengte = 1200mm
breedte = 600mm
hoogte = 750mm

Afmetingen Buiten:

lengte = 1350mm
breedte = 750mm
hoogte = 755mm

Gewicht: 34,4 kg

Aantal doorvoeren diamater 110mm: 110

AFMETINGEN AVETUM ATLAS 1200*450

Totaal gewicht: 123,59kg

FRAME

Afmetingen:

lengte = 1350mm
breedte =550mm
hoogte = 54mm

Gewicht: 29,11 kg

Materiaal:

Staal: S235
Gegalvaniseerd (dikte): 50µm
Coating: Bitumen

DEKSEL

Afmetingen:

lengte = 662mm
breedte = 582mm
hoogte = 46mm
Gewicht: 31,09kg

Materiaal:

Traanplaat staal (S235): DIN599220
Gegalvaniseerd (dikte): 50µm
Coating: Bitumen

ATLAS

Afmetingen Binnen:

lengte = 1200mm
breedte = 450mm
hoogte = 750mm

Afmetingen Buiten:

lengte = 1350mm
breedte = 600mm
hoogte = 755mm

Gewicht: 32,3 kg

Aantal doorvoeren diamater 110mm: 100
